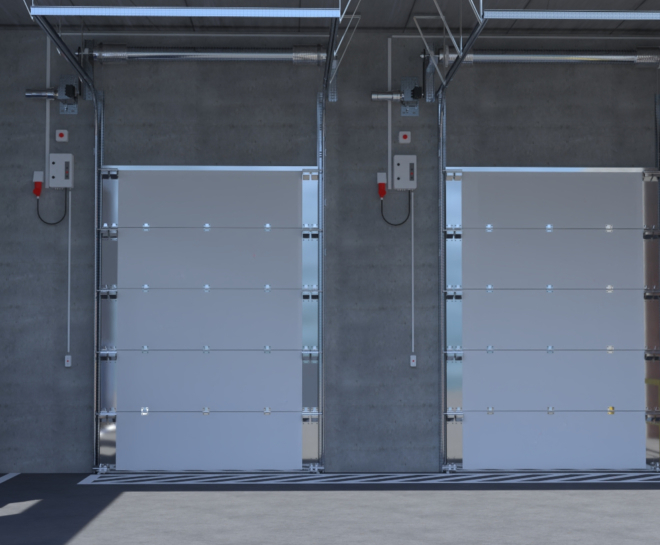

Brandschutz-Sektionaltore kombinieren maximalen Brandschutz mit Flexibilität in Design und Anwendung. Diese hochwertigen Tore wurden für anspruchsvolle industrielle und gewerbliche Umgebungen entwickelt, in denen Zuverlässigkeit, Zertifizierung und Sicherheit unerlässlich sind.
Brandschutz-Sektionaltore stellen eine äußerst zuverlässige Lösung für den brandsicheren Abschluss und die Kompartimentierung von Betriebs- und Lagerräumen dar. Dank einer Feuerwiderstandsdauer von 60 Minuten (EI₁) und 90 Minuten (EI₂ und EW) – ermittelt auf Basis zweiseitiger Prüfungen gemäß EN 1634-1 – eignen sich diese Tore hervorragend für Situationen, in denen hohe Anforderungen an den Brandschutz gestellt werden.
Die Tore sind zudem hervorragend in Umgebungen einsetzbar, in denen umweltgefährdende Stoffe gelagert werden, wie z. B. in PGS-Räumen. Durch die variablen Ausführungsmöglichkeiten, darunter ein (abgesenkter) horizontaler Laufschienenbeschlag, Highlift-Ausführung oder vollständig vertikaler Beschlag, ist das Sektionaltor problemlos in unterschiedlichsten Einbausituationen und Gebäudehöhen anwendbar.
Für eine korrekte Montage muss die Bauwand aus Beton, Gasbeton, Porenbeton oder Kalksandstein bestehen. Die Paneele erfüllen die Brandklasse B-s1, d0, wodurch das Tor auch für den Einsatz in geschützten Fluchtwegen geeignet ist.
Das Torblatt besteht aus einzigartigen, brandhemmenden Verbundplatten mit einer Dicke von 42 mm, ausgeführt in einer standardmäßigen melierten weißen Farbe. Die Unterseite des Torblatts ist mit einem sendzimirverzinkten U-Profil aus Stahl versehen, das mit Stahlnieten fest am untersten Paneel befestigt ist.
Das Torblatt hat ein Gewicht von 32 kg/m² und verfügt über einen theoretischen Isolationswert (U-Wert) von 1,99 W/m²K, was sowohl zum Brandschutz als auch zur thermischen Leistung beiträgt.
Das Sektionaltor ist mit hochwertigem horizontalem, Highlift- oder vertikalem Laufschienenbeschlag mit Stahl-Laufrollen aus langlebigem verzinktem Stahl ausgestattet.
Der obere Anschluss besteht aus sendzimirverzinktem Stahlblech, teilweise gefüllt mit brandhemmendem Material und versehen mit einem bei Erhitzung aufquellenden Material, wodurch die brandhemmende Wirkung auch in kritischen Zonen gewährleistet ist.
Das Bewegungssystem besteht aus zwei verzinkten oder grundierten Stahlkonsolen, die mit Bolzen und Verschlussplatten fest an der Wand befestigt werden. Zwischen den Konsolen befindet sich die Antriebswelle mit zwei Aluminium-Kabeltrommeln, an denen die Stahlseile des Torblatts befestigt sind.
Das System ist standardmäßig mit Seilbruchsicherung und Schlaffseilsicherung ausgestattet, was einen sicheren und kontrollierten Betrieb des Tores unter allen Umständen gewährleistet.
Das Brandschutz-Sektionaltor wird standardmäßig mit einem 400 V Failsafe-Kettenradmotor geliefert, inklusive Steuerung und Abrollsicherung. Bei Stromausfall schließt das Tor automatisch und kontrolliert durch Gravitationswirkung, sodass die Brandabschnittsbildung stets gewährleistet bleibt.
Standardmäßig wird das Sektionaltor mit einer Steuerung und optional mit optischer/akustischer Signalisierung, ausgestattet mit einem Backup-System, geliefert. An die Steuerung können diverse Bedien- und Detektionssysteme angeschlossen werden, wie Schlüsselschalter, Rauch- und Temperaturmelder sowie eine vorhandene Brandmeldeanlage (BMA).
Für zusätzliche Sicherheit während des Betriebs kann optional ein Lichtleistenset eingesetzt und in die Steuerung integriert werden.
| Klassifizierung | Feuerwiderstand | Max. Breite | Max. Höhe | Max. Öffnung |
|---|---|---|---|---|
| EI(1) | 60 Minuten | 5.175 mm | 6.967 mm | 23,5 m² |
| EI(2) | 90 Minuten | 5.175 mm | 6.967 mm | 23,5 m² |
| EW | 90 Minuten | 5.175 mm | 6.967 mm | 23,5 m² |
Berichtnummer:
– 2020-Efectis-R000946
Die Tore sind CE-gekennzeichnet gemäß EN 13241, ergänzt durch EN 16034 (Zertifikatsnummer 1812-CPR-1787).
Das Brandschutz-Sektionaltor wurde gemäß den geltenden europäischen Normen geprüft und klassifiziert und erfüllt die folgenden Klassifizierungen:
EN 13501-2
Feuerwiderstandsfähigkeit:
Die Klassifizierungen basieren auf Prüfungen gemäß EN 1634-1 und bewerten jeweils die Flammdichtheit (E), Wärmedämmung (I) und Wärmestrahlung (W) in Kombination mit der Selbstschließung des Tores.
